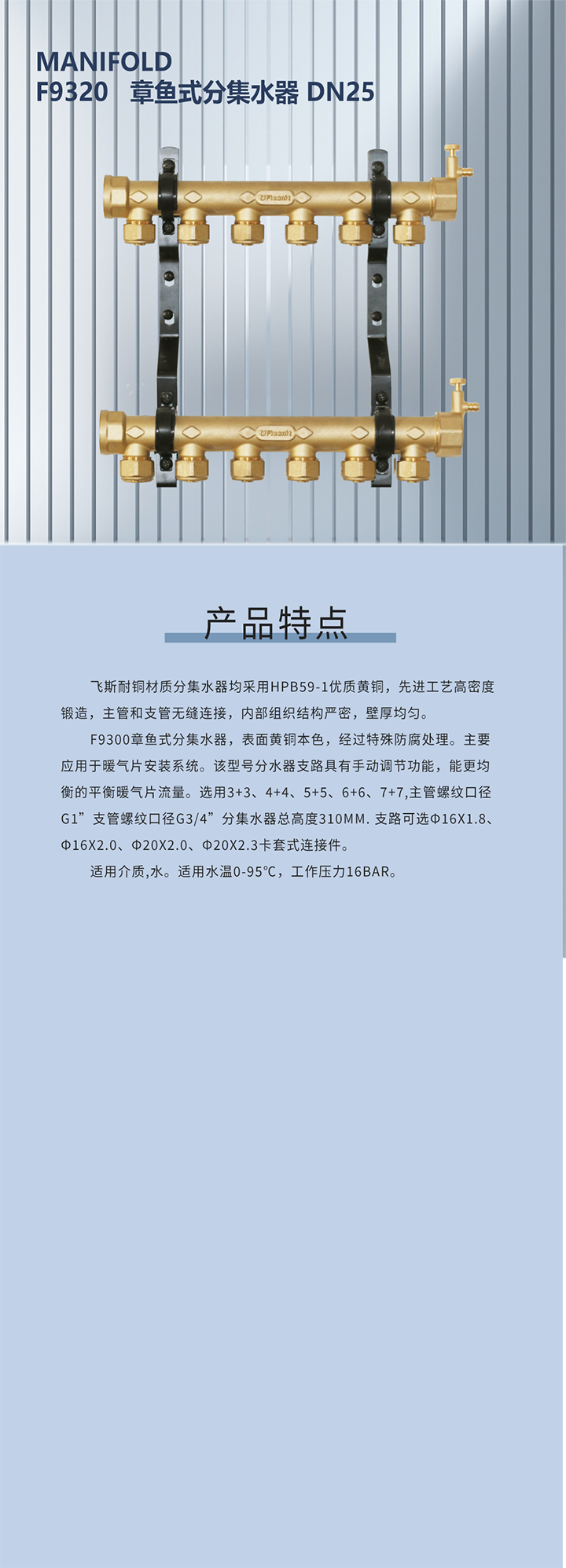

明装散热片连接系统 - 分集水器 - 章鱼式分集水器F9300
1、产品功能:
F9300型章鱼式散热器采暖系统专用分集水器采用先进工艺高密度锻造,主管和支管无缝连接,内部组织结构严密,壁厚均匀。
该型号分集水器采用单调节形式,优化系统各支路的流量平衡,从而更好地控制各散热器地热量。配水点和用水点之间通过独立的管道一一对应连接,在使用和维护上真正实现各采暖设备之间的零干扰。
根据设计要求选用3+3、4+4、5+5、6+6、7+7,主管螺纹口径1”,外表黄铜本色。可任意选配Φ16x2.0/2.2、Φ20x2.0卡套式连接件。
2、规格尺寸:
规格 | L(mm) | H(mm) | 主管螺纹口径 | 支管螺纹口径 |
3+3 | 260 | 310 | G1" | G3/4" |
4+4 | 310 | 310 | G1" | G3/4" |
5+5 | 360 | 310 | G1" | G3/4" |
6+6 | 410 | 310 | G1" | G3/4" |
7+7 | 460 | 310 | G1" | G3/4" |
3、产品特征:
产品高标准:采用先进一体锻造工艺,结合独特的设计,产品通过全方位检测
性能更稳定:单调节形式,根据系统使用特点进行水流量优化,保证系统稳定运行;
运行无噪音:支路接口采用文丘式,系统运行时无噪音。
4、产品配置:
包含 | 单位 | 数量 | 表面处理 | 型号 |
分水器 (具有手动调节流量功能) | 套 | 1 | 黄铜本色 | |
集水器 | 套 | 1 | 黄铜本色 | |
末端排气堵头 | 只 | 2 | 黄铜本色 | ART.1368 |
支架 | 套 | 1 | 粉体涂装 | |
角式活接球阀 | 只 | 2 | 黄铜本色 | V159 |
